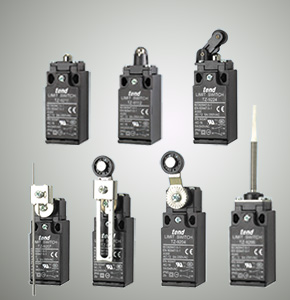

TZ系列限位开关
发布2023-7-26
浏览量740
1.引动器种类繁多，方便使用
2.高机械强度
3.具有耐油、防水和防尘构造
特性
|

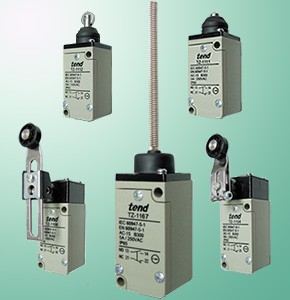

TZ1
|
操作速度 | 0.5mm至50cm/s |
| 动作频率 | 机械:120次/分 | |
| 电气:30次/分 | ||
| 寿命 | 机械:10000000次 | |
| 电气:500000次 | ||
| 冲击 | 机械耐久:約1000m/S²(約100G'S) | |
| 误动作耐久:約500m/S²(約30G'S) | ||
| 震动 | 10至55HZ,1.5mm双振幅 | |
| 接点电阻 | 25mΩ(mm)(初期) | |
| 绝缘电阻 | 100MΩ以上(500VDC下) | |
| 耐电压 | 非连续端子间:1000VC,50/60Hz,持续1分钟.载电流和无载电流零件间,端子和接地间:1500VAC,50/60Hz,持续1分钟 | |
| 周围温度 | 使用时:-5至+65℃ | |
| 周围湿度 | 95%RH以下 | |
| 保护构造 | IP65 |
|

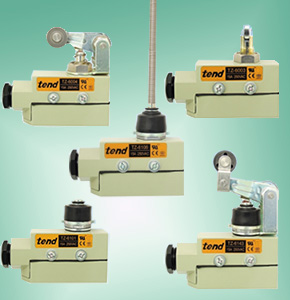

TZ2
|
操作速度 | 0.01mm至1m/s(柱塞型) |
| 动作频率 | 机械:240次/分 | |
| 电气:20次/分 | ||
| 寿命 | 机械:10000000次 | |
| 电气:500000次 | ||
| 冲击 | 机械耐久:約1000m/S²(約100G'S) | |
| 误动作耐久:約300m/S²(約30G'S) | ||
| 震动 | 10至55HZ,1.5mm双振幅 | |
| 接点电阻 | 15mΩ(mm)(初期) | |
| 绝缘电阻 | 100MΩ以上(500VDC下) | |
| 耐电压 | 非连续端子间:1000VC,50/60Hz,持续1分钟.载电流和无载电流零件间,端子和接地间:1500VAC,50/60Hz,持续1分钟 | |
| 周围温度 | 使用时:-10至+80℃(但不能结冰) | |
| 周围湿度 | 95%RH以下 | |
| 保护构造 | IP67 |
|

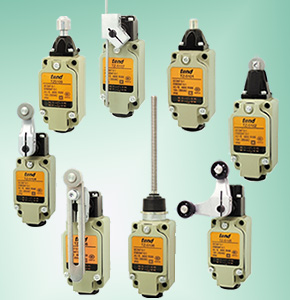

TZ3
|
操作速度 | 1mm至1m/s |
| 动作频率 | 机械:120次/分 | |
| 电气:30次/分 | ||
| 寿命 | 机械:10000000次 | |
| 电气:500000次 | ||
| 冲击 | 机械耐久:約1000m/S²(約100G'S) | |
| 误动作耐久:約500m/S²(約50G'S) | ||
| 震动 | 10至55HZ,1.5mm双振幅 | |
| 接点电阻 | 25mΩ(mm)(初期) | |
| 绝缘电阻 | 100MΩ以上(500VDC下) | |
| 耐电压 | 非连续端子间:1000VC,50/60Hz,持续1分钟.载电流和无载电流零件间,端子和接地间:1500VAC,50/60Hz,持续1分钟 | |
| 周围温度 | 使用时:-10至+70℃ | |
| 周围湿度 | 95%RH以下 | |
| 保护构造 | IP67 |
|

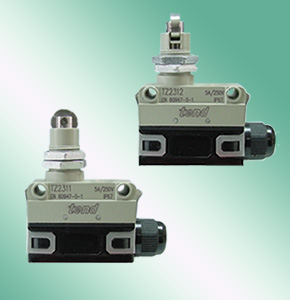

TZ5
|
操作速度 | 1mm至2m/s(TZ5104型) |
| 动作频率 | 机械:120次/分 | |
| 电气:30次/分 | ||
| 寿命 | 机械:10000000次 | |
| 电气:500000次 | ||
| 冲击 | 机械耐久:約1000m/S²(約100G'S) | |
| 误动作耐久:約300m/S²(約50G'S) | ||
| 震动 | 10至55HZ,1.5mm双振幅 | |
| 接点电阻 | 15mΩ(mm)(初期) | |
| 绝缘电阻 | 100MΩ以上(500VDC下) | |
| 耐电压 | 非连续端子间:1000VC,50/60Hz,持续1分钟.载电流和无载电流零件间,端子和接地间:2200VAC,50/60Hz,持续1分钟 | |
| 周围温度 | 使用时:-10至+80℃ | |
| 周围湿度 | 95%RH以下 | |
| 保护构造 | IP65 |
|

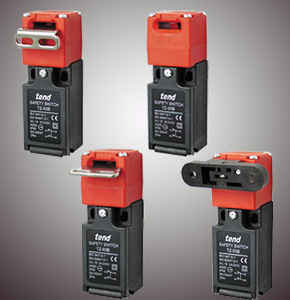

TZ6
|
型式 | TZ-6001 | TZ-6002 | TZ-6003 | TZ-6004 | TZ-6043 | TZ-6101 | TZ-6102 | TZ-6104 | TZ-6104 | TZ-6143 |
| OF最大 | 350g | 350g | 570g | 570g | 800g | 500g | 640g | 640g | |||
| RF最小 | 114g | 114g | 170g | 170g | 240g | 100g | 230g | 230g | |||
| PT最大 | 0.4mm | 0.5mm | 4mm | 4mm | 2mm | 1mm | 5mm | 5mm | |||
| OT最小 | 5.5mm | 3.6mm | 6mm | 6mm | 5mm | 3.5mm | 6mm | 6mm | |||
| MD最大 | 0.05mm | 0.05mm | 0.4mm | 0.4mm | 0.1mm | 0.12mm | 0.4mm | 0.4mm | |||
| OP |
38.2 ±0.8mm |
49.7 ±1mm |
- | - |
45.8 ±0.8mm |
49.7 ±0.8mm |
- | - | |||
|

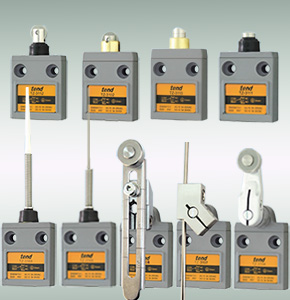

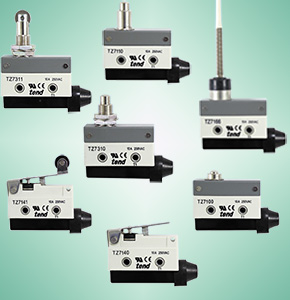

TZ7
|
操作速度 | 0.01mm至50cm/s(锁柱塞型) |
| 动作频率 | 机械:120次/分 | |
| 电气:120次/分 | ||
| 寿命 | 机械:10000000次 | |
| 电气:500000次 | ||
| 冲击 | 机械耐久:約1000m/S²(約100G'S) | |
| 误动作耐久:約300m/S²(約50G'S) | ||
| 震动 | 10至55HZ,1.5mm双振幅 | |
| 接点电阻 | 15mΩ(mm)(初期) | |
| 绝缘电阻 | 100MΩ以上(500VDC下) | |
| 耐电压 | 非连续端子间:1000VC,50/60Hz,持续1分钟.载电流和无载电流零件间,端子和接地间:1500VAC,50/60Hz,持续1分钟 | |
| 周围温度 | 使用时:-10至+80℃ | |
| 周围湿度 | 95%RH以下 | |
| 保护构造 | IP65 |
|

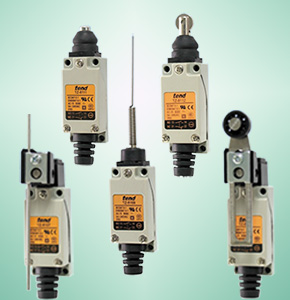

TZ8
|
操作速度 | 0.5mm至50cm/s |
| 动作频率 | 机械:120次/分 | |
| 电气:30次/分 | ||
| 寿命 | 机械:10000000次 | |
| 电气:500000次 | ||
| 冲击 | 机械耐久:約1000m/S²(約100G'S) | |
| 误动作耐久:約500m/S²(約50G'S) | ||
| 震动 | 10至55HZ,1.5mm双振幅 | |
| 接点电阻 | 25mΩ(mm)(初期) | |
| 绝缘电阻 | 100MΩ以上(500VDC下) | |
| 耐电压 | 非连续端子间:1000VC,50/60Hz,持续1分钟.载电流和无载电流零件间,端子和接地间:1500VAC,50/60Hz,持续1分钟 | |
| 周围温度 | 使用时:-5至+65℃ | |
| 周围湿度 | 95%RH以下 | |
| 保护构造 | IP65 |
|
TZ9
|
操作速度 | 0.5mm至50cm/s |
| 动作频率 | 机械:120次/分 | |
| 电气:30次/分 | ||
| 寿命 | 机械:10000000次(额定OT值下) | |
| 电气:500000次 | ||
| 冲击 | 机械耐久:約1000m/S²(約100G'S) | |
| 误动作耐久:約300m/S²(約30G'S) | ||
| 震动 | 10至55HZ,1.5mm双振幅 | |
| 接点电阻 | 25mΩ(mm)(初期) | |
| 绝缘电阻 | 100MΩ以上(500VDC下) | |
| 耐电压 | 非连续端子间:1000VC,50/60Hz,持续1分钟.载电流和无载电流零件间,端子和接地间:1500VAC,50/60Hz,持续1分钟 | |
| 周围温度 | 使用时:-5至+65℃ | |
| 周围湿度 | 95%RH以下 | |
| 保护构造 | IP65 |
|
TZ93
|
操作速度 | 0.1mm至50cm/s |
| 动作频率 | 机械:30次/分 | |
| 电气:30次/分 | ||
| 寿命 | 机械:1000000次(额定OT值下) | |
| 电气:150000次 | ||
| 冲击 | 机械耐久:約1000m/S²(約100G'S) | |
| 误动作耐久:約300m/S²(約30G'S) | ||
| 震动 | 10至55HZ,1.5mm双振幅 | |
| 接点电阻 | 25mΩ(mm)(初期) | |
| 绝缘电阻 | 100MΩ以上(500VDC下) | |
| 耐电压 | AC2500V/Umip4KV | |
| 周围温度 | 使用时:-30至+70℃ | |
| 周围湿度 | 95%RH以下 | |
| 保护构造 | IP65 |
