步进电机：MP3闭环电机
MP3闭环电机
MP3系列闭环步进电机，适配DP3F、DP3C系列闭环步进驱动器适配电机。
产品特点
选配原则
请参考矩频特性曲线选型。

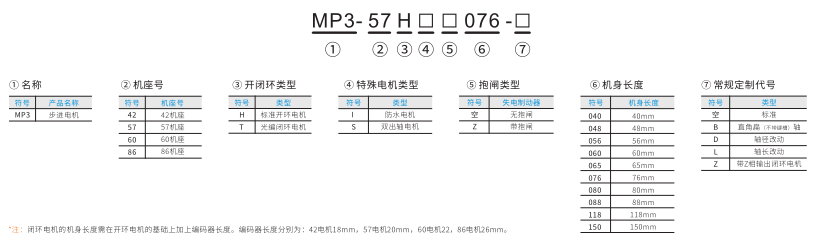

命名规则
规格参数
选型表
|
闭环电机型号 |
机座号（mm） |
步距角(°) |
保持转矩（N.m） |
相电流(A) |
电机轴身 |
电机轴径（mm） |
适配驱动器 |
|
|
标准系列 |
抱闸系列 |
|||||||
|
MP3-42T048 |
- |
42 |
1.8 |
0.5 |
1.68 |
平扁 |
5 |
DP3F/C-305 |
|
MP3-42T060 |
- |
1.8 |
0.8 |
1.7 |
平扁 |
5 |
||
|
MP3-57T056 |
MP3-57TZ056 |
57 |
1.8 |
1.3 |
4 |
平扁 |
8 |
DP3F/C-705 |
|
MP3-57T076 |
MP3-57TZ076 |
1.8 |
2.3 |
5 |
平扁 |
8 |
||
|
MP3-57T088 |
MP3-57TZ088 |
1.8 |
3 |
5 |
平扁 |
8 |
||
|
MP3-57T110 |
- |
1.8 |
3 |
4 |
平扁 |
8 |
||
|
MP3-60T088 |
- |
60 |
1.8 |
3 |
5 |
平扁 |
8 |
|
|
MP3-86T080 |
MP3-86TZ080 |
86 |
1.8 |
4.5 |
4 |
平键5*25 |
14 |
DP3F/C-808 DP3F-808A |
|
MP3-86T080-D12.7 |
- |
1.8 |
4.5 |
4 |
平键5*25 |
12.7 |
||
|
MP3-86T098 |
MP3-86TZ098 |
1.8 |
8 |
6 |
平键5*25 |
14 |
||
|
MP3-86T118 |
MP3-86TZ118 |
1.8 |
8.5 |
6 |
平键5*25 |
14 |
||
|
MP3-86T118-D12.7 |
- |
1.8 |
8.5 |
6 |
平键5*25 |
12.7 |
||
|
MP3-86T150 |
MP3-86TZ150 |
1.8 |
12 |
6 |
平键5*25 |
14 |
||
注：上图标注抱闸电机为重点推荐型号，公司常备库存。
外观尺寸图（单位：mm）
MP3-42：
|
型号 |
L（mm） |
|
|
常规 |
带抱闸 |
|
|
MP3-42T048 |
66 |
- |
|
MP3-42T060 |
78 |
- |
MP3-57：
|
型号 |
L（mm） |
|
|
常规 |
带抱闸 |
|
|
MP3-57T056 |
76 |
116 |
|
MP3-57T076 |
96 |
136 |
|
MP3-57T088 |
110 |
147 |
|
MP3-57T110 |
130 |
- |
MP3-60：
|
型号 |
L（mm） |
|
|
常规 |
带抱闸 |
|
|
MP3-60T088 |
110 |
- |
MP3-86：
|
型号 |
L（mm） |
|
|
常规 |
带抱闸 |
|
|
MP3-86T080 |
106 |
149 |
|
MP3-86T080-D12.7 |
106 |
- |
|
MP3-86T098 |
122 |
155 |
|
MP3-86T118 |
144 |
187 |
|
MP3-86T118-D12.7 |
144 |
- |
|
MP3-86T150 |
174 |
217 |
