步进驱动器：DP3C系列
DP3C总线步进驱动器
支持COE（CANopen over EtherCAT）协议，符合CiA402标准，支持32轴，支持具备标准EtherCAT协议的主站，主站与从站的通讯周期可达32轴1ms。
产品特点
产品说明
支持COE（CANopen over EtherCAT）协议，符合CiA402标准，支持32轴，支持具备标准EtherCAT协议的主站，主站与从站的通讯周期可达32轴1ms。
网线连接替代了传统的脉冲方向信号线，同时配备了动力线和编码器线，接线简单。可大幅减少线缆成本，人工成本和维护成本。
依托于EtherCAT总线的低总线负载和点对点的物理层，可大幅抑制干扰和杂波的产生，显著改善系统的可靠性和抗干扰能力。
EtherCAT总线技术结合最新的控制算法，性能得到有很大程度的提升。
配置7路信号输入，7路信号输出，可进行探针输入，正负限位，原点输入，报警输出，到位输出，抱闸信号输出等等功能的配制，满足不同客户群体的需求。
采用编码器作为位置反馈，可对位置偏差进行实时补偿，从根本上解决传统步进电机丢步的问题；
可根据负载和速度实时调整电流大小，运行更平稳，电机发热更低。
规格参数
产品规格
|
驱动器型号 |
DP3C-305 |
DP3C-705 |
DP3C-808 |
|
|
输入电源电压（VDC） |
20-50 |
20-50 |
20-80 |
|
|
输出电流峰值（A） |
1-3 |
1-7 |
1-8 |
|
|
匹配电机（机座） |
42 |
57/60 |
86 |
|
|
输入信号 |
探针输入，原点输入，正负限位，急停，自定义输入 |
|||
|
输出信号 |
报警输出，到位输出，抱闸信号输出，自定义输出 |
|||
|
报警功能 |
过流，过压，超差，通讯异常等 |
|||
|
调试软件 |
信捷步进驱动器配置工具软件 |
|||
|
使用 环境 |
使用场合 |
尽量避免粉尘，油雾及腐蚀性气体，湿度太大及强振动场所，禁止有可燃气体和导电灰尘 |
||
|
环境温度 |
0℃～50℃ |
|||
|
最高工作温度 |
60℃ |
|||
|
湿度 |
40%～90％ RH（不能结露或有水珠） |
|||
|
振动 |
5.9m/s2 Max |
|||
|
保存温度 |
－20℃～65℃ |
|||

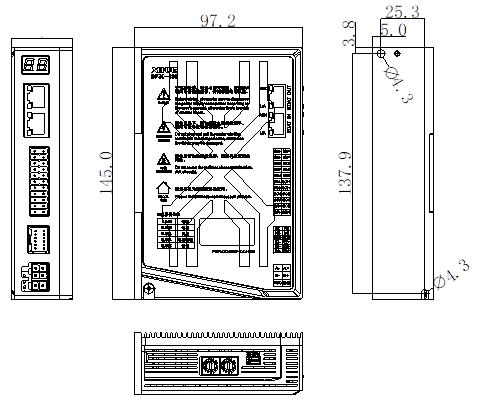

外形尺寸（单位：mm）
DP3C-305、DP3C-705、DP3C-808
