步进驱动器：DP3L系列
DP3L开环步进驱动器
全新的控制算法，驱动器性能显著提升，中高速转矩比原有产品提高10%-50%；电机运行更平滑，振动程度降低，可使电机温升降低10%左右
产品特点
产品说明
外观优化，节省安装空间
全新的控制算法，驱动器性能显著提升，中高速转矩比原有产品提高10%-50%
电机运行更平滑，振动程度降低，可使电机温升降低10%左右
内置微细分技术，可使运行更平稳，降低振动
自动半流功能，有效减少电机和驱动的发热
有过流，过压，短路等保护功能
外置报警输出，最大输出电流50mA，耐压24Vdc
规格参数
产品规格
|
项目 |
DP3L-224 |
DP3L-425 |
DP3L-565 |
DP3L-808 |
|
输入电源电压（VDC） |
20-40 |
20-50 |
20-50 |
20-80 |
|
输出电流峰值（A） |
0.5-2.2 |
1-4.2 |
1.8-5.6 |
2.7-8.4 |
|
匹配电机（机座） |
42 |
57 |
57/86 |
86 |
|
外形尺寸（mm） |
92*62*28 |
110*77*31 |
110*77*31 |
135*86*35 |
|
步进脉冲频率（KHz） |
200 |
|||
|
控制信号输入电压（VDC） |
24 |
|||
|
环境温度 |
0℃～50℃ |
|||
|
最高工作温度 |
60℃ |
|||
|
湿度 |
40%～90％ RH（不能结露或有水珠） |
|||
|
振动 |
5.9m/s2 Max |
|||
|
保存温度 |
－20℃～65℃ |
|||
|
项目 |
DP3L-808A |
DP3L-11022A |
DP3L-11022A3 |
|
输入电源电压（VAC） |
20-80 |
200-240 |
200-240 |
|
输出电流峰值（A） |
2.7-8.4 |
3.1-11.3 |
3.1-11.3 |
|
匹配电机（机座） |
86 |
110/130 |
86/110/130 |
|
外形尺寸（mm） |
131*112.2*35 |
199.5*137*79 |
199.5*137*79 |
|
步进脉冲频率（KHz） |
200 |
||
|
控制信号输入电压（VDC） |
5/24V拨码开关 |
||
|
环境温度 |
0℃～50℃ |
||
|
最高工作温度 |
60℃ |
||
|
湿度 |
40%～90％ RH（不能结露或有水珠） |
||
|
振动 |
5.9m/s2 Max |
||
|
保存温度 |
－20℃～65℃ |
||
外形尺寸（单位：mm）

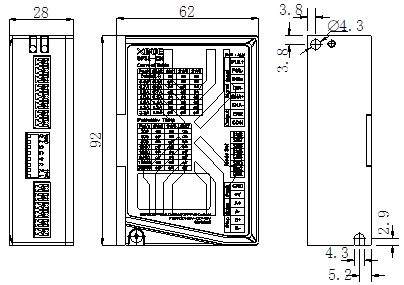

DP3L-224

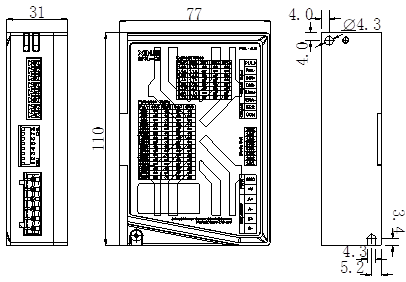

DP3L-425、DP3L-565
DP3L-808

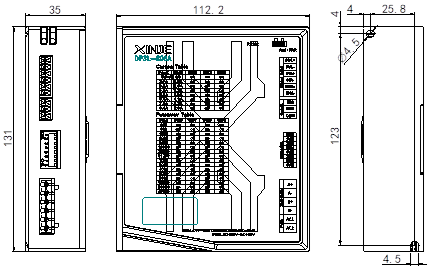

DP3L-808A
DP3L-11022A/11022A3
