SP5000系列

模块化设计



精良显示模块	高级显示模块	开放型主机模块	增强型主机模块	标准型主机模块
工业**显示屏：高品质显示、功能强大！	先进的显示屏：高品质显示！	可运行Windows应用程序的人机界面！	实现了高速处理和快速显示的高性能、高扩展人机界面！	高性能人机界面！
SP-5800WC, SP-5700WC, SP-5700TP, SP-5660TP, SP-5600TP, SP-5500TP	SP-5600TA, SP-5600WA, SP-5500WA, SP-5400WA	SP-5B41	SP-5B10	SP-5B00

显示模块

类型	产品简称	产品型号	显示尺寸	显示颜色	触摸面板类型	前置USB	光线 感应	自动 缩放	详情
精良显示模块	SP-5800WC *1	PFXSP5800WCD	19"宽屏 (FWXGA)	1600万色	投射式电容(多点触摸)	支持	支持	支持	规格表(英文版) （PDF）
	SP-5700WC *1	PFXSP5700WCD	15"宽屏 (FWXGA)
	SP-5700TP	PFXSP5700TPD	15" (XGA)		电阻式(模拟、多点触摸)
	SP-5660TP *2	PFXSP5660TPD	12" (XGA)
	SP-5600TP	PFXSP5600TPD	12" (XGA)
	SP-5500TP	PFXSP5500TPD	10" (SVGA)
高级显示模块	SP-5600TA	PFXSP5600TAD	12" (XGA)	26万色	电阻式(模拟)	不支持	不支持	不支持
	SP-5600WA	PFXSP5600WAD	12"宽屏 (WXGA)
	SP-5500WA	PFXSP5500WAD	10"宽屏 (WXGA)
	SP-5400WA	PFXSP5400WAD	7"宽屏 (WVGA)

*1SP-5800WC、SP-5700WCh和SP-5600TA(显示模块)不可搭配SP-5B40(开放型主机模块，停止销售：2018年3月30日)。

*2SP-5660TP(显示模块)不可搭配SP-5B10(增强型主机模块)和SP-5B00(标准型主机模块)。

主机模块

类型	产品简称	产品型号	Windows 应用程序	扩展模块	音频输出	AUX输出	详情
开放型主机模块	SP-5B41	PFXSP5B41	支持	-	支持	支持	规格表(英文版) （PDF）
增强型主机模块	SP-5B10 *3	PFXSP5B10	-	支持
标准型主机模块	SP-5B00 *3	PFXSP5B00		-	-	-

*3SP-5B10(增强型主机模块)和SP-5B00(标准型主机模块)不可搭配SP-5660TP(显示模块)。

显示模块 x 主机模块

屏幕尺寸	产品简称	光线感应/ 自动缩放/ 前置USB/ 多点触摸	Windows 应用程序	视频/ 音频	可移植 系统	CFast卡 (存储)	SD卡 (存储)	USB口 Type-A	USB口 Mini-B	串口	以太网口	额定 电压	详情
19"宽屏 (FWXGA)	SP-5800WC + SP-5B41	支持	支持	支持	支持	x 1	x 1	x 4	x 2	x 2	x 2	24Vdc	显示模块/ 主机模块
	SP-5800WC + SP-5B10	支持	-	-	支持	-	x 1	x 3	x 2	x 2	x 2	24Vdc	显示模块/ 主机模块
	SP-5800WC + SP-5B00	支持	-	-	-	-	x 1	x 3	x 2	x 2	x 2	24Vdc	显示模块/ 主机模块
15"宽屏 (FWXGA)	SP-5700WC + SP-5B41	支持	支持	支持	支持	x 1	x 1	x 4	x 2	x 2	x 2	24Vdc	显示模块/ 主机模块
	SP-5700WC + SP-5B10	支持	-	-	支持	-	x 1	x 3	x 2	x 2	x 2	24Vdc	显示模块/ 主机模块
	SP-5700WC + SP-5B00	支持	-	-	-	-	x 1	x 3	x 2	x 2	x 2	24Vdc	显示模块/ 主机模块
15" (XGA) 360°展示	SP-5700TP + SP-5B41	支持	支持	支持	支持	x 1	x 1	x 4	x 2	x 2	x 2	24Vdc	显示模块/ 主机模块
	SP-5700TP + SP-5B10	支持	-	-	支持	-	x 1	x 3	x 2	x 2	x 2	24Vdc	显示模块/ 主机模块
	SP-5700TP + SP-5B00	支持	-	-	-	-	x 1	x 3	x 2	x 2	x 2	24Vdc	显示模块/ 主机模块
12" (XGA) WLAN机型 360°展示	SP-5660TP + SP-5B41	支持	支持	支持	支持	x 1	x 1	x 4	x 2	x 2	x 2	24Vdc	显示模块/ 主机模块
12" (XGA) 360°展示	SP-5600TP + SP-5B41	支持	支持	支持	支持	x 1	x 1	x 4	x 2	x 2	x 2	24Vdc	显示模块/ 主机模块
	SP-5600TP + SP-5B10	支持	-	-	支持	-	x 1	x 3	x 2	x 2	x 2	24Vdc	显示模块/ 主机模块
	SP-5600TP + SP-5B00	支持	-	-	-	-	x 1	x 3	x 2	x 2	x 2	24Vdc	显示模块/ 主机模块
12" (XGA) 360°展示	SP-5600TA + SP-5B41	-	支持	支持	支持	x 1	x 1	x 3	x 1	x 2	x 2	24Vdc	显示模块/ 主机模块
	SP-5600TA + SP-5B10	-	-	-	支持	-	x 1	x 2	x 1	x 2	x 2	24Vdc	显示模块/ 主机模块
	SP-5600TA + SP-5B00	-	-	-	-	-	x 1	x 2	x 1	x 2	x 2	24Vdc	显示模块/ 主机模块
12"宽屏 (WXGA) 360°展示	SP-5600WA + SP-5B41	-	支持	支持	支持	x 1	x 1	x 3	x 1	x 2	x 2	24Vdc	显示模块/ 主机模块
	SP-5600WA + SP-5B10	-	-	-	支持	-	x 1	x 2	x 1	x 2	x 2	24Vdc	显示模块/ 主机模块
	SP-5600WA + SP-5B00	-	-	-	-	-	x 1	x 2	x 1	x 2	x 2	24Vdc	显示模块/ 主机模块
10" (SVGA) 360°展示	SP-5500TP + SP-5B41	支持	支持	支持	支持	x 1	x 1	x 4	x 2	x 2	x 2	24Vdc	显示模块/ 主机模块
	SP-5500TP + SP-5B10	支持	-	-	支持	-	x 1	x 3	x 2	x 2	x 2	24Vdc	显示模块/ 主机模块
	SP-5500TP + SP-5B00	支持	-	-	-	-	x 1	x 3	x 2	x 2	x 2	24Vdc	显示模块/ 主机模块
10"宽屏 (WXGA) 360°展示	SP-5500WA + SP-5B41	-	支持	支持	支持	x 1	x 1	x 3	x 1	x 2	x 2	24Vdc	显示模块/ 主机模块
	SP-5500WA + SP-5B10	-	-	-	支持	-	x 1	x 2	x 1	x 2	x 2	24Vdc	显示模块/ 主机模块
	SP-5500WA + SP-5B00	-	-	-	-	-	x 1	x 2	x 1	x 2	x 2	24Vdc	显示模块/ 主机模块
7"宽屏 (WVGA) 360°展示	SP-5400WA + SP-5B41	-	支持	支持	支持	x 1	x 1	x 3	x 1	x 2	x 2	24Vdc	显示模块/ 主机模块
	SP-5400WA + SP-5B10	-	-	-	支持	-	x 1	x 2	x 1	x 2	x 2	24Vdc	显示模块/ 主机模块
	SP-5400WA + SP-5B00	-	-	-	-	-	x 1	x 2	x 1	x 2	x 2	24Vdc	显示模块/ 主机模块

型号列表(英文版)(PDF)

涂层机型 ^*6 *7

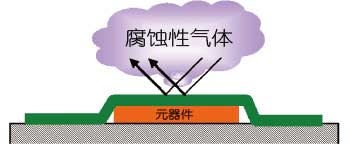

“涂层机型”的特点是有更好的防腐蚀性，可在恶劣环境中安心使用。

提高了防腐蚀性。延长了产品在恶劣环境中的使用寿命。


*6不包括SP-5800WC和SP-5700WC。

*7即将支持SP-5B00和SP-5600TA。

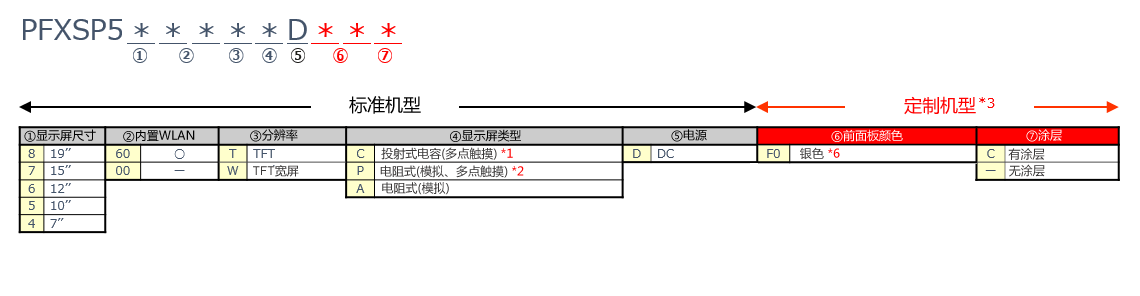

产品型号

显示模块

*15点同时触摸。

*22点同时触摸。

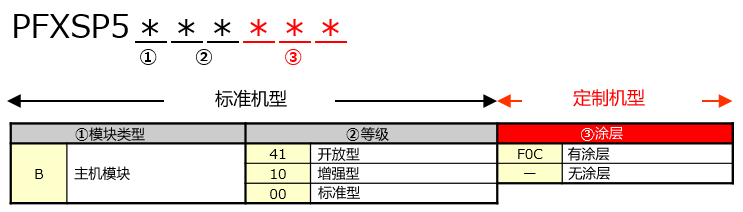

主机模块
